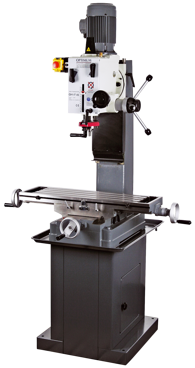

Präzisions-Bohr-Fräsmaschine Opti F 45 | Set 2

mit Schaltgetriebe, 12 Geschwindigkeiten und stabiler Schwalbenschwanzführung | werksmontiertes Magnetmesssystem MPA 3

Artikel-Nr. 3332600SET2

Beschreibung

schwere, massive Gussausführung
massiver, exakter Kreuztisch, großdimensioniert und präzise oberflächenbearbeitet - mit T-Nuten, über 3 steckbare Handräder verstellbar
nachstellbare Keilleisten
hohe Laufruhe durch geschliffene Getriebezahnräder, im Ölbad laufend
Rechts-Linkslauf zum Gewindeschneiden
hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Pinole gemessen
Pinolenvorschub über Sterngriff (Bohren), Kupplung zum
Umschalten von Handgrobvorschub in Handfeinvorschub
Getriebekopf 180° neigbar
M 12-Anzugstange zum Spannen der Fräsaufnahme
massiver Graugusssockel sorgt für Stabilität und nimmt Schwingungen auf

Lieferumfang:

Elektrischer Anschluss	400/50 V/Hz
Motorleistung	550 / 1100 W
Bohrleistung max. Guss	Ø 40 mm
Bohrleistung max. Stahl	Ø 32 mm
Fräsleistung Messerkopf max.	Ø 100 mm
Fräsleistung Schaftfräser max.	Ø 32 mm
Ausladung	275 mm
Spindelaufnahme	MK 3
Pinolenhub	130 mm
Schwenkbereich Bohr-/Fräskopf	180 °
Stufenanzahl	2 x 6
Verfahrweg X-Achse	520 mm
Verfahrweg Y-Achse	210 mm
Verfahrweg Z-Achse	510 mm
Getriebestufe langsam	50 - 1250 min-¹
Getriebestufe schnell	100 - 2560 min-¹
Länge Kreuztisch	820 mm
Breite Kreuztisch	240 mm
Größe T-Nuten	16 mm
Länge	785 mm
Breite	1185 mm
Höhe	1450 mm
Gewicht	330 kg
